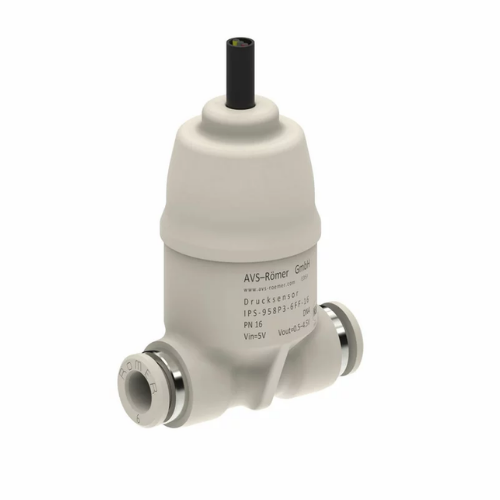

Avs römer IPS-V36-958P3-8FF-004-51 Senzori de presiune

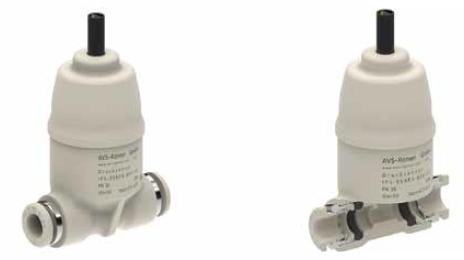

În senzorul de presiune în linie (IPS), presiunea aplicată a mediilor lichide sau gazoase este înregistrată printr-o celulă de măsurare a presiunii ceramice și transformată într-un semnal electric. În combinație cu fitingurile push-in ELSA din PPSU, acestea sunt ideale pentru utilizarea în industria alimentară. Pentru sigiliu sunt disponibile diverse materiale.

Senzor de presiune inline pentru măsurarea presiunii mediilor lichide și gazoase
. Celula de măsurare a presiunii ceramice combinată cu conectorul de
împingere ELSA dovedit din PPSU este utilizată în principal în industria alimentară.

Alte caracteristici:
• spațiu
mort minim • electronică de
elavație compensată cu temperatură
• materiale și design constructiv special optimizate pentru aplicații alimentare

Variații/opțiuni:
• alte conexiuni ale tuburilor
• alt material pentru etanșare
• alt domeniu de presiune

CARACTERISTICI GENERALE Proiectare

constructivă: Celulă de măsurare a presiunii din ceramică Denumirea
produsului: Senzor de presiune în linie Tipul
produsului: IPS-V36 Diametru
nominal: DN 2,5 până la DN 6
Conexiune: Fitinguri ELSA pentru țeavă/tub OD 4 până la OD 8 Temperatura
ambiantă: 0 °C până la +60 °C Temperatura
medie: 0 °C până la +140 °C Material
caroserie: PPSU (aprobat KTW, certificat NSF) Materialul celulei de
măsurare:
Al2O3 Material inel O: FSU KM/EPDM Metoda de montare: prin clemă cu arc, lățime internă și
Oslash; 18-22 mm (nu sunt incluse în domeniul de aplicare de aprovizionare) Poziția de
montare: De preferință în poziție verticală Aprobare: NSF/ANSI 169

PNEUMATIC - HIDRAULIC Presiune
nominală: până la PN 16 în conformitate cu tabelul de specificații Interval de
presiune: 0 bar (Vacuum: -0,8 bar) până la presiunea de funcționare admisibilă OP în conformitate cu tabelul de specificații
Debit: KV Valoare în conformitate cu tabelul de specificații
Mediu: Gaze sau lichide care nu corodează materialele specificate ELECTRIC

Tensiune de alimentare: +5 V bis +36 V DC Toleranță
tensiune: ± 10% Tensiune de
ieșire: +0,5 V bis +4,5 V DC (raportor) (0 V până la +5 V DC, 0 V până la +10 V DC la cerere) Conexiune
electrică: 0,75 m cablu ecranat cu 3 poli (LiYCY 3 x AWG 26), capete de fir pre-cositorite.
Clasa de protecție: ACCIETATE IP65

Eroare totală: ± 1,5% FS Eroare de
temperatură punct zero: <± 0,02% FS/K Marja de eroare de
temperatură: -0,012% FS/K Timp de răspuns: <2 ms

Atenție! PPSU nu trebuie utilizat în contact cu hidrocarburi aromatice, acizi oxidanți, acetonă, hidrocarburi clorurate, eteri sau cetone! De asemenea, PPSU nu trebuie
plasat direct în contact cu adezivii anaerobi
